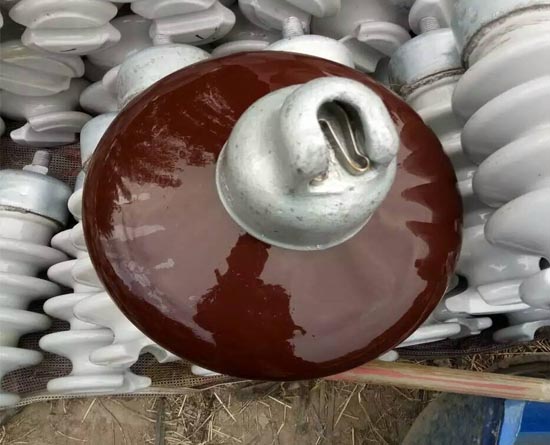

普通型悬式瓷绝缘子
| IEC | U40C | U70C | U120C | | 绝缘子代号 |
U40C/140 |
U70C/146 |
U70C/146 |
U120C/146 | | 产品型号 | XP—40C | XP—70C | XP1—70C | XP—120C | | 额定机电破坏负荷 (kN) | 40 | 70 | 70 | 120 | | 逐个拉伸负荷 (kN) | 20 | 35 | 35 | 60 | | 公称盘径 D(mm) | 190 | 255 | 255 | 255 | | 公称结构高度 H(mm) | 140 | 146 | 146 | 146 | | 公称爬电距离 (mm) | 200 | 295 | 320 | 320 | | 连接标记 (mm) | 16C | 16C | 16C | 16C | | 耐受电压 (kV) | 工频 | 干 | 55 | 70 | 70 | 70 | | 湿 | 30 | 40 | 40 | 40 | | 雷电冲击 | 85 | 100 | 100 | 100 | | 工频击穿电压 (kV) | 90 | 110 | 110 | 110 | | 无线电干扰电压 | 对地试验电压(kV) | 7.5 | 10 | 10 | 10 | | 最大 RIV(1MHz)(uV) | 50 | 50 | 50 | 50 | | 质量 (kg) | 2.6 | 5.4 | 5.9 | 6.3 |
|
