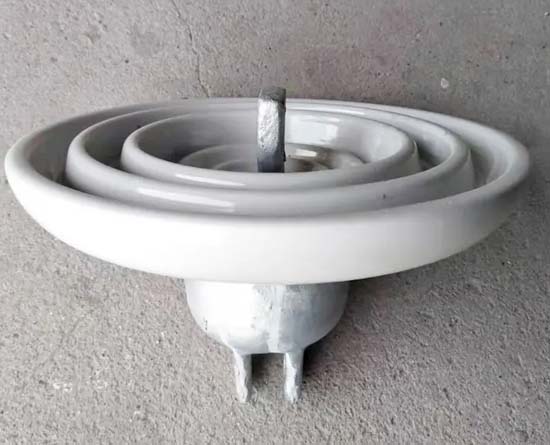

陶瓷绝缘子
| IEC | U160BM | U210B | | 绝缘子代号 |
U160B/155 |
U210B/170 | | 产品型号 | XP—160 | XP1—160 | XP2—160 | XP—210 | XP1—210 | 额定机电破坏负荷 (kN) | 160 | 160 | 160 | 210 | 210 | 逐个拉伸负荷 (kN) | 80 | 80 | 80 | 105 | 105 | 公称盘径 D(mm) | 300 | 280 | 255 | 280 | 300 | 公称结构高度 H(mm) | 155 | 155 | 155 | 170 | 170 | | 公称爬电距离 (mm) | 405 | 380 | 305 |
335/380 |
370/400 | | 连接标记 (mm) | 20 | 20 | 20 |
20(24) |
20(24) | | 锁紧销型式 | R | R | R | R | R | | 耐受电压(kV) | 工频 | 干 | 75 | 75 | 70 | 75 | 75 | | 湿 | 45 | 45 | 40 | 45 | 45 | | 雷电冲击 | 110 | 105 | 105 | 115 | 120 | | 工频击穿电压 (kV) | 130 | 130 | 130 | 130 | 130 | | 冲击击穿电压 (p.u.) | 2.85～3.19 | 2.85～3.19 | 2.85～3.19 | 2.85～3.19 | 2.85～3.19 | | 无线电干扰电压 | 对地试验电压 (kV) | 10 | 10 | 10 | 10 | 10 | | 最大 RIV(1MHz)(uV) | 50 | 50 | 50 | 50 | 50 | | 质量 (kg) | 8.2 | 8.8 | 6.9 |
9.6/10 | 11 |
|
