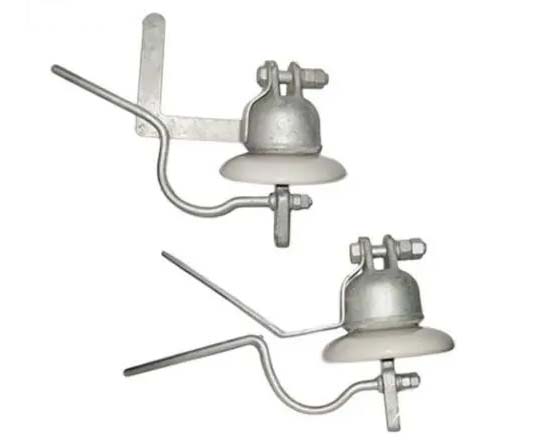

地线型悬式瓷绝缘子
| IEC | U70C(N) | U100C(N) | | 绝缘子代号 | U70C/200 | U70CN/200 | U100C/210 | U100CN/210 | | 产品型号 | XDP—70C | XDP—70CN | XDP—100C | XDP—100CN | | 图号 | 2 | 1 | 2 | 1 | | 额定机电破坏负荷 (kN) | 70 | 70 | 100 | 100 | | 逐个拉伸负荷 (kN) | 35 | 35 | 50 | 50 | | 公称盘径 D(mm) | 160/170 | 160/170 | 170 | 170 | | 公称结构高度 H(mm) | 200 | 200 | 210 | 210 | | 公称爬电距离 (mm) | 160/170 | 160/170 | 170 | 170 | | 连接标记 (mm) | 16C | 16C | 16C | 16C | | 悬挂方式 | 悬垂 | 耐张 | 悬垂 | 耐张 | | 1小时机电负荷 (kN) | 52.5 | 52.5 | 75 | 75 | | 间隙距离调整范围 (mm) | 10～30 | 10～30 | 10～30 | 10～30 | | 20mm间隙工频干放电电压 (kV) | 8～30 | 8～30 | 8～30 | 8～30 | | 20mm间隙工频湿放电电压 (kV) | 8～30 | 8～30 | 8～30 | 8～30 | | 无间隙工频干闪络电压 (kV) | 45 | 45 | 45 | 45 | | 无间隙工频湿闪络电压 (kV) | 25 | 25 | 25 | 25 | | 工频击穿电压有效值(kV) | 120 | 120 | 120 | 120 | | 无间隙工频1min湿耐受电压(kV) | 30 | 30 | 30 | 30 | | 恢复电压(kV) | 2.5 | 2.5 | 2.5 | 2.5 | | 电感性电流(A)(间隙15mm) | 35 | 35 | 35 | 35 | | 电容性电流(A)(间隙15mm) | 20 | 20 | 20 | 20 | | 电弧熄灭时间(s) | <1 | <1 | <1 | <1 | | 电弧性能(2次)(kA*S) | 10*0.2 | 10*0.2 | 10*0.2 | 10*0.2 | | 质量 (kg) | 4.7 | 4.7 | 5.6 | 5.6 |
|
