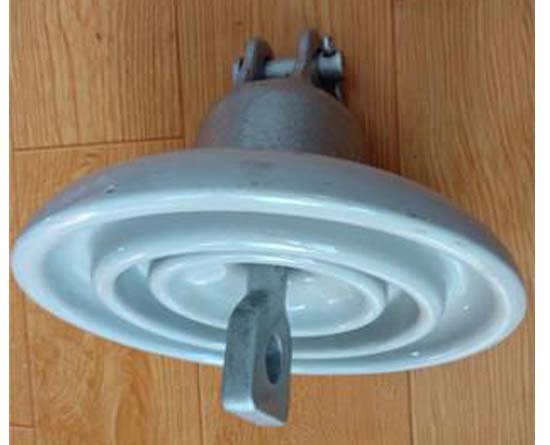

防污悬式瓷绝缘子
| IEC | U100BLP | U100BP | U120BLP | U120BP | | 绝缘子代号 | U100BP/146D | U100BP/146D | U120BP/160D | U120BP/146D | | 产品型号 | XWP3—100 | XWP6—100 | XWP₂—120 | XWP3—120 | | 额定机电破坏负荷 (kN) | 100 | 100 | 120 | 120 | | 逐个拉伸负荷 (kN) | 50 | 50 | 60 | 60 | | 公称盘径 D(mm) | 280 | 255 | 280 | 280 | | 公称结构高度 H(mm) | 146 | 146 | 160 | 146 | | 公称爬电距离 (mm) | 450 | 400 | 450 | 450 | | 连接标记 (mm) | 16 | 16 | 16 | 16 | | 锁紧销型式 | R | R | R | R | | 耐受电压(kV) | 工频 | 干 | 75 | 75 | 85 | 85 | | 湿 | 45 | 40 | 45 | 45 | | 雷电冲击 | 120 | 100 | 120 | 120 | | 工频击穿电压 (kV) | 120 | 120 | 120 | 120 | | 无线电干扰电压 | 对地试验电压 (kV) | 10 | 10 | 10 | 10 | | 最大 RIV(1MHz)(uV) | 50 | 50 | 50 | 50 | | 质量 (kg) | 7.5 | 6.2 | 7.6 | 7.5 |
|
